Анализ применения метода инструментального индентирования для алюминия и его сплавов

Аннотация

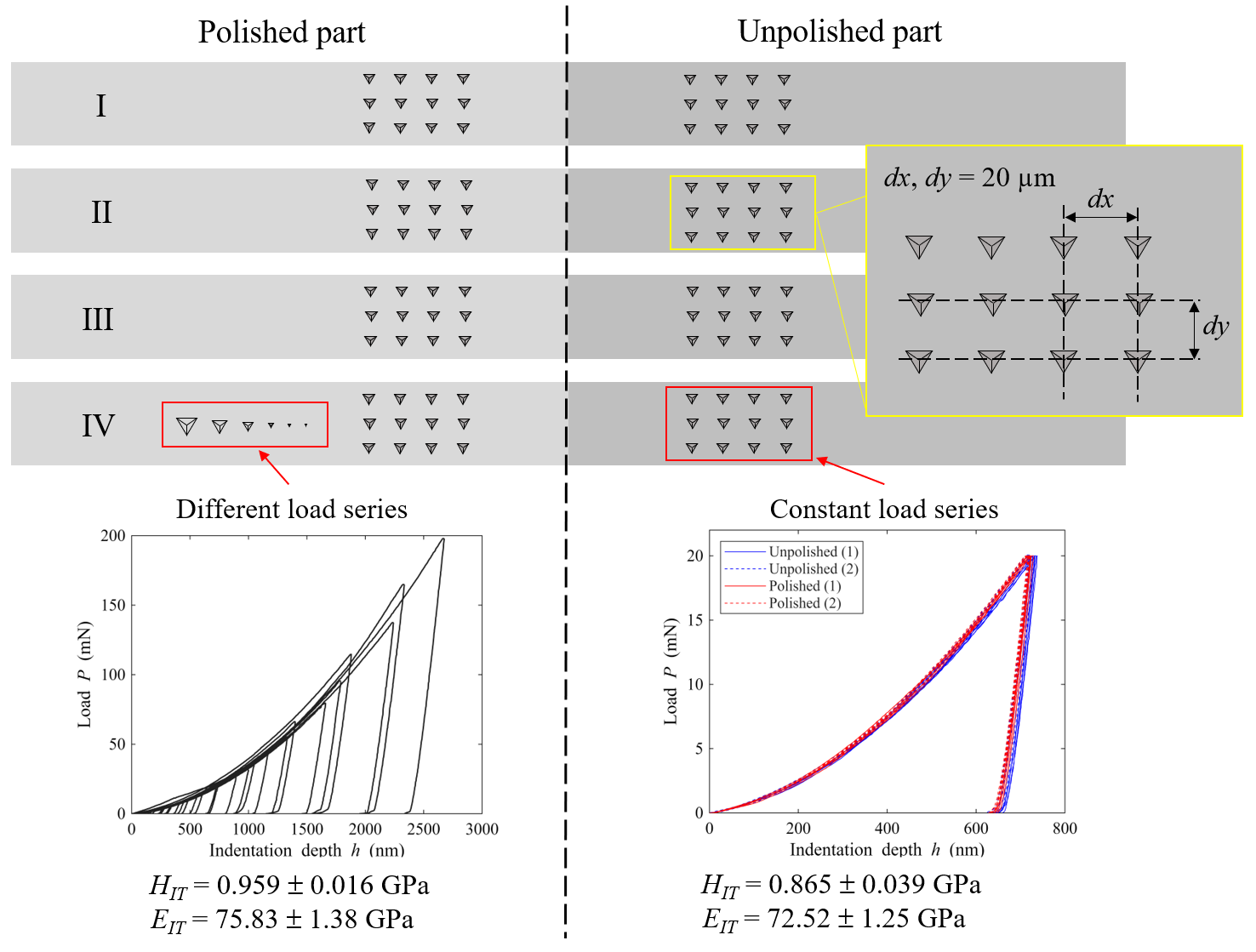

В настоящей работе рассмотрены особенности применения метода инструментального индентирования к алюминию и алюминиевым сплавам. Основное внимание уделено влиянию эффектов навала и прогиба, деформационного упрочнения, шероховатости поверхности, толщины исследуемого слоя и геометрии индентора. Проанализированы опубликованные результаты исследований чистого алюминия, алюминиевых сплавов, алюминиевых покрытий и соединений, а также работы, посвященные совершенствованию процедур обработки диаграмм индентирования. Представлены результаты экспериментального исследования алюминиевого сплава марки АМг2 (AA5052). Показано, что при выбранной нагрузке 20 мН средние значения твердости и модуля упругости для полированной поверхности составили соответственно около 0.959 и 75.8 ГПа, тогда как для неполированной поверхности – 0.865 и 72.5 ГПа. При этом наиболее существенным проявлением шероховатости оказался не столько систематический сдвиг среднего значения, сколько увеличение разброса результатов, особенно для твердости. Полученные результаты сопоставлены с литературными данными и рассмотрены с точки зрения применимости инструментального индентирования для контроля алюминиевых материалов.
