Определение твердости и модуля упругости стали аддитивного производства методом инструментального индентирования

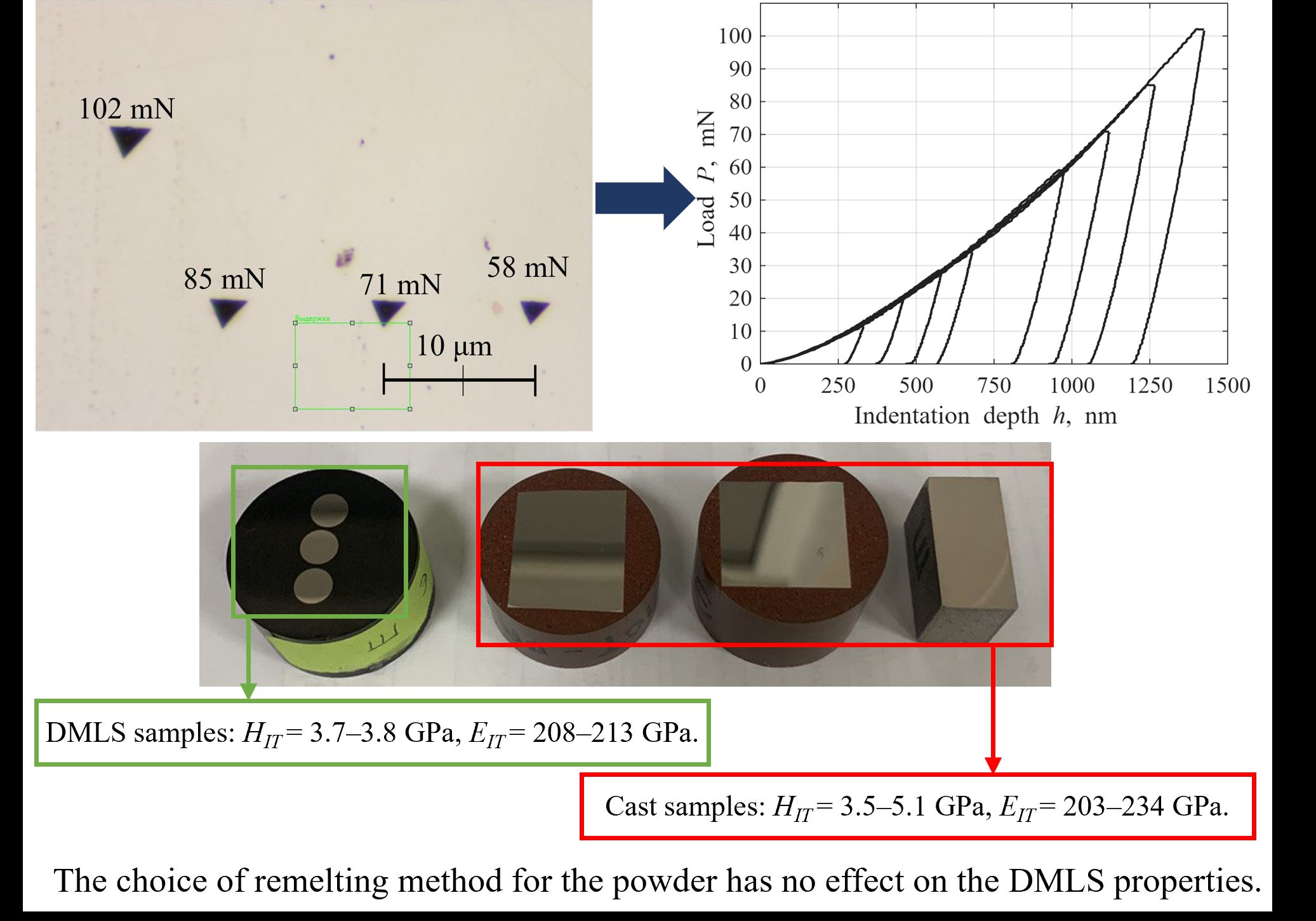

Аннотация

Данная работа посвящена оценке методом инструментального индентирования механических свойств стали образцов, произведенных аддитивными и классическими технологиями. Описаны особенности 3D-печати, физико-механические характеристики, методы и средства контроля изделий аддитивного производства. Экспериментальная часть представлена испытаниями по определению параметров упругопластической деформации: твердости и модуля упругости, которые затем сравниваются со справочными данными из других исследований. Обсуждается разница в свойствах материала, полученного классическими технологиями и синтезированного методом прямого лазерного спекания металла (DMLS) из порошка идентичного химического состава. Модуль упругости имеет меньший разброс для образцов, полученных методом DMLS (208–213 ГПа), чем для отлитых образцов (203–234 ГПа). Твердость аддитивно изготовленного сплава 12Х18Н10Т также более стабильна по сравнению с твердостью материалов образцов, подвергнутых различному виду переплавления.
