Полидиметилсилоксановый теплоизоляционный композитный эластомер, наполненный полыми стеклянными микросферами

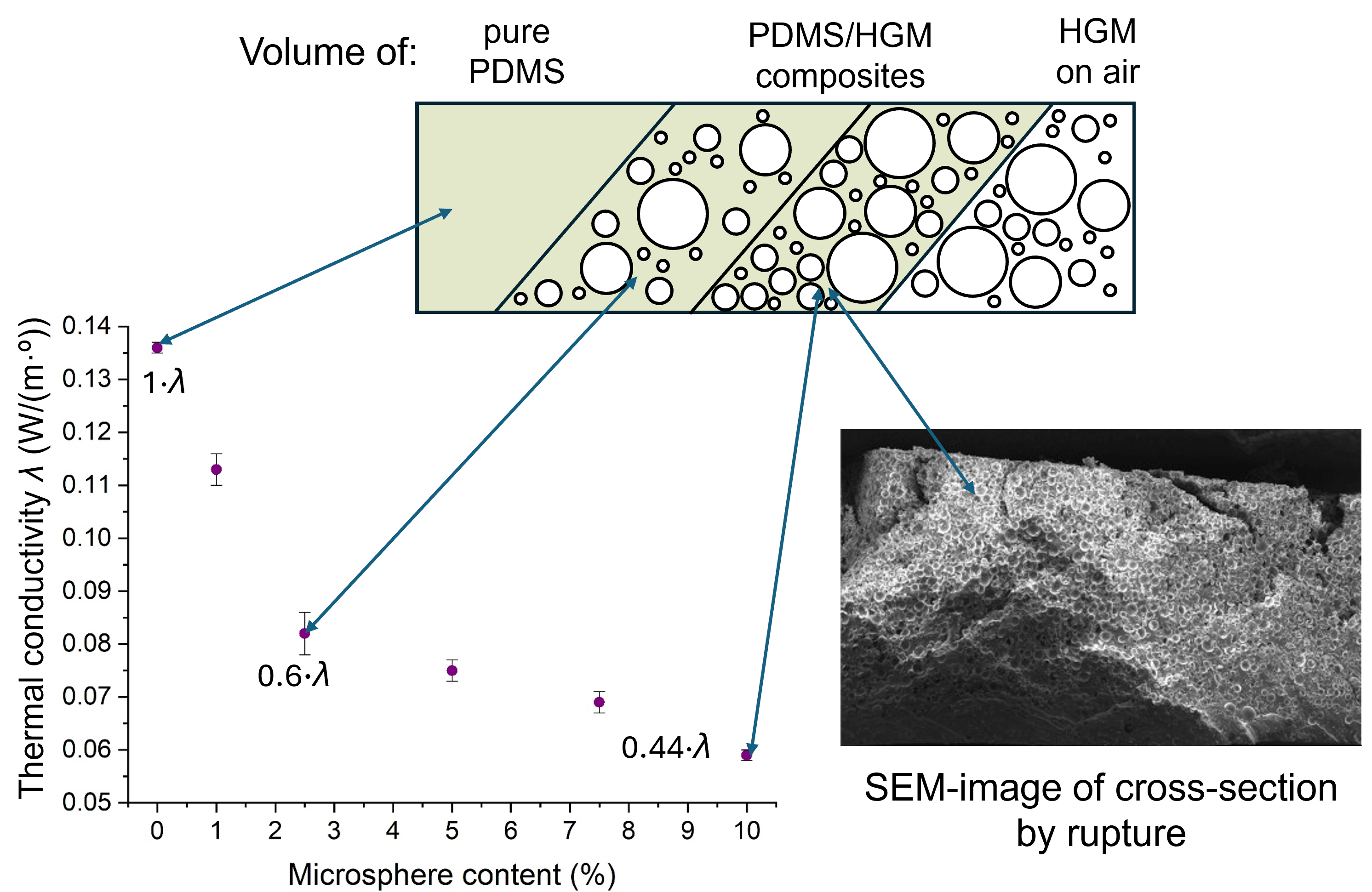

Аннотация

Данная работа посвящена улучшению теплоизоляционных свойств полидиметилсилоксана путем введения полых стеклянных микросфер в качестве функционального наполнителя, а также оценка оптимальных механических, поверхностных и оптических характеристик. Были исследованы теплопроводность, механические свойства при растяжении, характеристики поверхности и оптическая прозрачность композитов. Введение 10 мас.% полых стеклянных микросфер снизило коэффициент теплопроводности на 56,3%, достигнув минимального значения 0,059 Вт·м^–1·К^–1. Однако это улучшение было достигнуто за счет оптической прозрачности, свойств поверхности и значительного снижения критического относительного удлинения. Результаты показывают, что композит на основе полидиметилсилоксана, наполненный полыми стеклянными микросферами, являются перспективными материалами для применения в качестве теплоизолятора, где прозрачность и растяжимость являются вторичными по отношению к тепловым характеристикам.
